محاسبه میلگرد ساختمان | فرمول و مقدار میلگرد مورد نیاز ساختمان
محاسبه میلگرد ساختمان یکی از مراحل مهم در برآورد مصالح و هزینه ساختوساز است. میلگرد در بخشهای مختلف ساختمان مانند فونداسیون، ستون، تیر، سقف و دیوارهای سازهای استفاده میشود و مقدار مورد نیاز آن در هر قسمت با توجه به نقشه سازه و شرایط پروژه تعیین میشود.
برای محاسبه دقیق میلگرد ساختمان باید عواملی مانند تعداد طبقات، مساحت ساختمان، نوع سازه، ابعاد فونداسیون، ستونها و تیرها، نوع سقف، قطر میلگردها و جزئیات آرماتوربندی بررسی شود. به همین دلیل، نمیتوان مقدار مشخصی میلگرد را برای تمام ساختمانها به صورت یکسان در نظر گرفت.
با این حال، میتوان برای برآورد اولیه میلگرد مورد نیاز ساختمان از روشهای محاسباتی و فرمولهای وزن میلگرد استفاده کرد.
محاسبه میلگرد ساختمان چگونه انجام میشود؟
برای محاسبه میلگرد مورد نیاز ساختمان، ابتدا باید قسمتهای مختلف سازه به صورت جداگانه بررسی شوند. معمولاً میلگرد مصرفی ساختمان شامل بخشهای زیر است:
- میلگرد فونداسیون
- میلگرد ستون
- میلگرد تیر
- میلگرد سقف
- میلگرد دیوارهای سازهای و برشی
- میلگردهای تقویتی
- میلگردهای حرارتی
- میلگردهای مورد استفاده در کلافها و جزئیات اجرایی
پس از مشخص شدن تعداد و طول میلگردهای هر قسمت، طول کل آرماتورها محاسبه شده و سپس بر اساس قطر میلگرد، وزن آنها به دست میآید.
فرمول کلی محاسبه میلگرد ساختمان
برای محاسبه وزن میلگرد ابتدا باید وزن هر متر میلگرد مشخص شود. فرمول تقریبی وزن میلگرد به صورت زیر است:
وزن هر متر میلگرد = قطر میلگرد² ÷ ۱۶۲
در این فرمول، قطر میلگرد بر حسب میلیمتر و وزن به کیلوگرم محاسبه میشود.
برای مثال، وزن تقریبی هر متر میلگرد ۱۶ برابر است با:
16² ÷ ۱۶۲ = ۱.۵۸ کیلوگرم
اگر طول کل میلگرد ۱۶ مورد نیاز در یک بخش ساختمان ۱۰۰۰ متر باشد:
۱۰۰۰ × ۱.۵۸ = ۱۵۸۰ کیلوگرم
بنابراین وزن تقریبی میلگرد ۱۶ مورد نیاز حدود ۱.۵۸ تن خواهد بود.
محاسبه مقدار میلگرد مورد نیاز ساختمان
مقدار میلگرد مورد نیاز هر ساختمان به عوامل مختلفی بستگی دارد و نمیتوان صرفاً با استفاده از متراژ ساختمان، مقدار دقیق را تعیین کرد.
برای برآورد اولیه معمولاً اطلاعات زیر مورد نیاز است:
مساحت ساختمان: مساحت زیربنا و تعداد طبقات مشخص میکند چه مقدار سطح سازه باید اجرا شود.
نوع سازه: ساختمانهای بتنی و فلزی نیاز متفاوتی به میلگرد دارند. در ساختمانهای بتنی، میلگرد بخش مهمی از سیستم باربر سازه است.
تعداد طبقات: افزایش تعداد طبقات معمولاً باعث افزایش حجم و پیچیدگی آرماتوربندی میشود.
نوع سقف: تیرچهبلوک، دال بتنی، وافل و سایر سیستمهای سقف، مقدار و نحوه مصرف میلگرد متفاوتی دارند.
ابعاد اعضای سازهای: طول و ابعاد ستون، تیر و فونداسیون روی مقدار آرماتور مصرفی تأثیر میگذارد.
قطر و تعداد میلگردها: قطرهای مختلف میلگرد وزن متفاوتی دارند و تعداد آنها نیز بر مقدار نهایی مصرف تأثیر میگذارد.

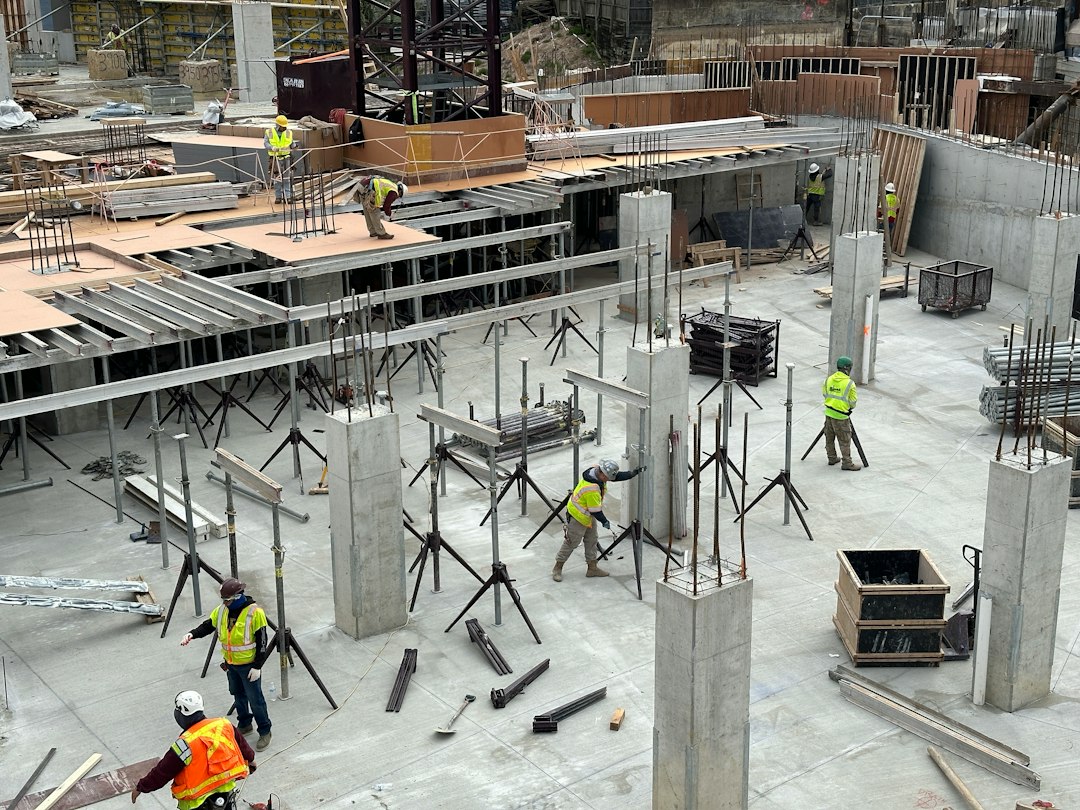

محاسبه میلگرد فونداسیون
فونداسیون یکی از مهمترین بخشهای ساختمان است و معمولاً بخش قابل توجهی از میلگرد مصرفی در آن استفاده میشود.
برای محاسبه میلگرد فونداسیون باید نوع پی، ابعاد فونداسیون، تعداد و فاصله میلگردها، قطر آرماتورها و میلگردهای تقویتی مشخص شود.
در یک شبکه میلگرد، تعداد آرماتورها را میتوان به صورت تقریبی از رابطه زیر محاسبه کرد:
تعداد میلگرد = طول سطح ÷ فاصله میلگردها + ۱
سپس:
طول کل میلگرد = تعداد میلگرد × طول هر میلگرد
در نهایت، طول به دست آمده با استفاده از وزن واحد طول میلگرد به کیلوگرم تبدیل میشود.
برای فونداسیونهای واقعی، میلگردهای فوقانی، تحتانی، تقویتی، سنجاقی و سایر آرماتورهای مورد نیاز نیز باید طبق نقشه سازه محاسبه شوند.

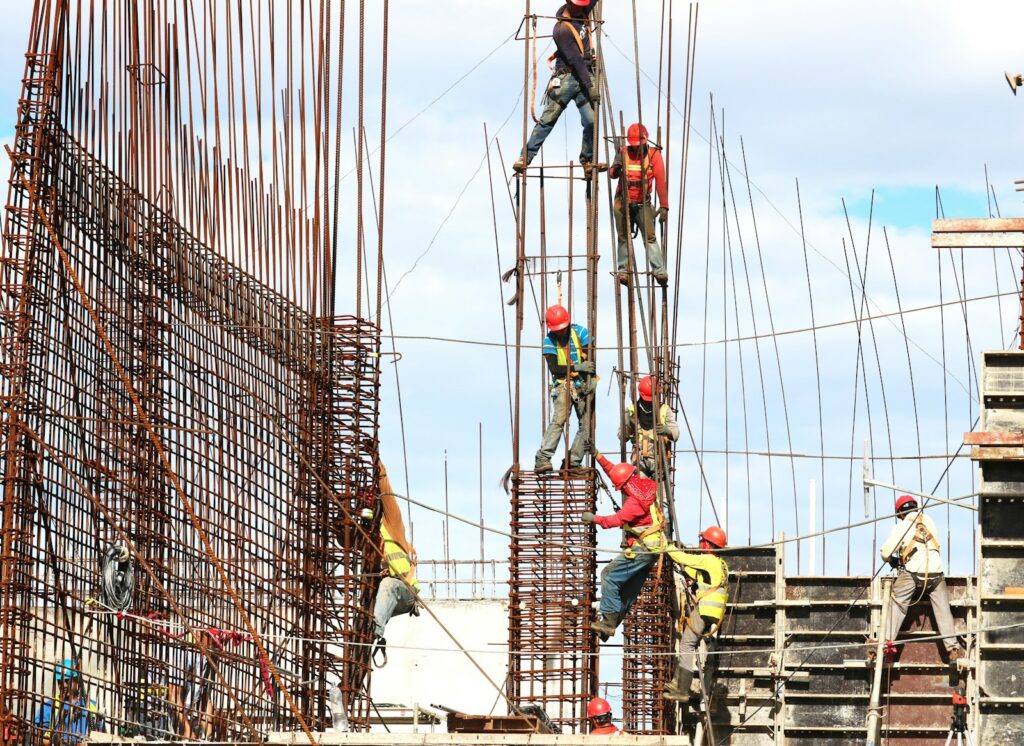

محاسبه میلگرد ستون
در ستونهای بتنی، میلگردها معمولاً شامل میلگردهای طولی و خاموت هستند.
برای محاسبه میلگرد ستون باید مواردی مانند:
- تعداد ستونها
- ارتفاع ستونها
- تعداد میلگردهای طولی هر ستون
- قطر میلگردهای طولی
- قطر و فاصله خاموتها
- محل وصله میلگردها
- جزئیات اتصال ستون به فونداسیون و تیر
مشخص شود.
برای مثال، اگر یک ستون دارای ۸ میلگرد طولی باشد و ارتفاع آن ۳ متر باشد، طول میلگردهای طولی یک طبقه به صورت تقریبی برابر است با:
۸ × ۳ = ۲۴ متر
در محاسبه واقعی باید طول وصله، خمها و جزئیات اتصال نیز در نظر گرفته شود.
محاسبه میلگرد تیر
میلگرد تیر معمولاً شامل آرماتورهای طولی، میلگردهای بالایی و پایینی، خاموت و در برخی قسمتها میلگردهای تقویتی است.
برای محاسبه میلگرد تیر باید طول تیر، تعداد تیرها، تعداد و قطر میلگردهای طولی، فاصله و قطر خاموتها و جزئیات تقویتی مشخص شود.
برای خاموتها نیز میتوان ابتدا تعداد تقریبی خاموتها را از تقسیم طول تیر بر فاصله خاموتها به دست آورد و سپس طول هر خاموت را محاسبه کرد.
تعداد خاموت ≈ طول تیر ÷ فاصله خاموت
مقدار نهایی باید با توجه به نقشه آرماتوربندی و تغییر فاصله خاموتها در نواحی مختلف تیر محاسبه شود.
محاسبه میلگرد سقف
مقدار میلگرد سقف به نوع سیستم سقف بستگی دارد. در سقفهای تیرچهبلوک، دال بتنی و سایر سیستمها، نحوه آرماتورگذاری متفاوت است.
برای مثال، در یک شبکه میلگردی میتوان تعداد میلگردها را بر اساس فاصله آنها محاسبه کرد:
تعداد میلگرد = عرض سقف ÷ فاصله میلگرد + ۱
سپس طول کل میلگرد محاسبه میشود:
طول کل = تعداد میلگرد × طول سقف
در صورت اجرای شبکه در دو جهت، محاسبات هر دو جهت باید انجام شود.
علاوه بر این، میلگردهای حرارتی و تقویتی نیز باید در مقدار نهایی لحاظ شوند.
محاسبه میلگرد ساختمان بر اساس متراژ
یکی از رایجترین روشهای برآورد اولیه، محاسبه مقدار تقریبی میلگرد بر اساس متراژ ساختمان است. با این حال، مصرف میلگرد به ازای هر مترمربع عدد ثابتی نیست.
برای مثال، دو ساختمان با زیربنای یکسان ممکن است به دلیل تفاوت در تعداد طبقات، دهانهها، نوع سقف، سیستم سازهای، شرایط خاک و بارگذاری، مقدار متفاوتی میلگرد نیاز داشته باشند.
بنابراین استفاده از یک ضریب ثابت برای محاسبه میلگرد ساختمان فقط میتواند یک تخمین اولیه ارائه دهد و نباید جایگزین نقشه سازه و متره دقیق آرماتورها شود.
محاسبه وزن کل میلگرد ساختمان
بعد از مشخص شدن طول میلگردهای هر قطر، وزن آنها محاسبه میشود.
فرمول کلی:
وزن کل میلگرد = طول کل میلگرد × وزن یک متر میلگرد
برای مثال اگر در یک پروژه:
- ۵۰۰ متر میلگرد ۱۲
- ۸۰۰ متر میلگرد ۱۴
- ۱۰۰۰ متر میلگرد ۱۶
مصرف شود، وزن هر قطر به صورت جداگانه محاسبه شده و در پایان مجموع وزن آنها به دست میآید.
این روش برای تهیه جدول خرید میلگرد و برآورد هزینه مصالح کاربرد زیادی دارد.
تبدیل وزن میلگرد به تعداد شاخه
در زمان خرید، علاوه بر وزن، تعداد شاخههای میلگرد نیز اهمیت دارد.
فرمول تبدیل وزن به تعداد شاخه:
تعداد شاخه = وزن کل مورد نیاز ÷ وزن یک شاخه
برای میلگردهای ۱۲ متری:
وزن یک شاخه = وزن هر متر × ۱۲
برای مثال، وزن تقریبی هر متر میلگرد ۱۴:
14² ÷ ۱۶۲ ≈ ۱.۲۱ کیلوگرم
بنابراین وزن تقریبی یک شاخه ۱۲ متری میلگرد ۱۴ حدود:
۱.۲۱ × ۱۲ ≈ ۱۴.۵۲ کیلوگرم
است.
با استفاده از این مقدار میتوان وزن مورد نیاز را به تعداد تقریبی شاخه تبدیل کرد.
چه عواملی مقدار میلگرد ساختمان را افزایش میدهد؟
مقدار میلگرد مصرفی ساختمان به شرایط طراحی و اجرایی پروژه وابسته است. برخی از عوامل مهم عبارتاند از:
- افزایش تعداد طبقات
- افزایش طول دهانهها
- افزایش بارهای وارد بر سازه
- شرایط نامناسب خاک
- نوع سیستم سازهای
- تغییر ابعاد تیرها و ستونها
- افزایش قطر یا تعداد آرماتورها
- نیاز به میلگردهای تقویتی بیشتر
- تعداد و ابعاد بازشوها
- طول وصله و اورلپ
- جزئیات اجرایی سازه
به همین دلیل، برای مقایسه دو پروژه باید مشخصات سازهای هر دو پروژه بررسی شود.
پرت میلگرد در ساختمان
در هنگام خرید میلگرد باید پرت ناشی از برش، خمکاری و وصله نیز در نظر گرفته شود. میزان پرت به نحوه برش میلگردها، طول قطعات و برنامه آرماتوربندی بستگی دارد.
یکی از روشهای کاهش پرت، تهیه لیستوفر میلگرد یا جدول برش و خم میلگردها پیش از خرید است. در این جدول، قطر، تعداد، طول و شکل هر قطعه مشخص میشود و میتوان خرید را دقیقتر انجام داد.
بهترین روش برای محاسبه دقیق میلگرد ساختمان
برای یک پروژه واقعی، دقیقترین روش این است که ابتدا نقشههای سازه بررسی شود و میلگردهای هر عضو به صورت جداگانه استخراج شوند.
ترتیب محاسبه میتواند به شکل زیر باشد:
- بررسی نقشههای سازه
- تفکیک میلگردهای فونداسیون
- محاسبه میلگرد ستونها
- محاسبه میلگرد تیرها
- محاسبه میلگرد سقف
- محاسبه میلگردهای تقویتی و حرارتی
- بررسی طول وصلهها و خمها
- محاسبه طول کل هر قطر میلگرد
- تبدیل طول به وزن
- محاسبه تعداد شاخه مورد نیاز
- در نظر گرفتن پرت و ضایعات
- تهیه لیست نهایی خرید
محاسبه میلگرد ساختمان برای برآورد هزینه
پس از مشخص شدن وزن میلگرد مورد نیاز، میتوان هزینه تقریبی خرید را نیز محاسبه کرد.
فرمول ساده برآورد هزینه:
هزینه میلگرد = وزن مورد نیاز × قیمت هر کیلوگرم میلگرد
از آنجا که قیمت میلگرد در بازار میتواند تغییر کند، برای برآورد هزینه نهایی باید قیمت روز میلگرد مورد استفاده قرار گیرد.
همچنین باید قیمت هر قطر و کارخانه به صورت جداگانه بررسی شود؛ زیرا وزن و قیمت میلگردها با توجه به سایز و تولیدکننده متفاوت است.
جمعبندی محاسبه میلگرد ساختمان
محاسبه میلگرد ساختمان باید بر اساس اجزای مختلف سازه انجام شود. ابتدا میلگردهای فونداسیون، ستون، تیر، سقف و سایر قسمتها محاسبه میشوند و سپس مجموع وزن آنها به دست میآید.
برای محاسبه وزن میلگرد میتوان از فرمول زیر استفاده کرد:
وزن هر متر میلگرد = قطر² ÷ ۱۶۲
با وجود این، استفاده از فرمولهای عمومی تنها برای برآورد اولیه مناسب است. مقدار دقیق میلگرد مورد نیاز ساختمان باید بر اساس نقشه سازه، محاسبات مهندس محاسب و جدول آرماتورها تعیین شود.
در نهایت، برای خرید بهتر نیز باید مقدار میلگرد بر اساس قطر، طول، تعداد شاخه و وزن تفکیک شود تا هم از خرید اضافی جلوگیری شود و هم مصالح مورد نیاز پروژه بهموقع تأمین شود.
