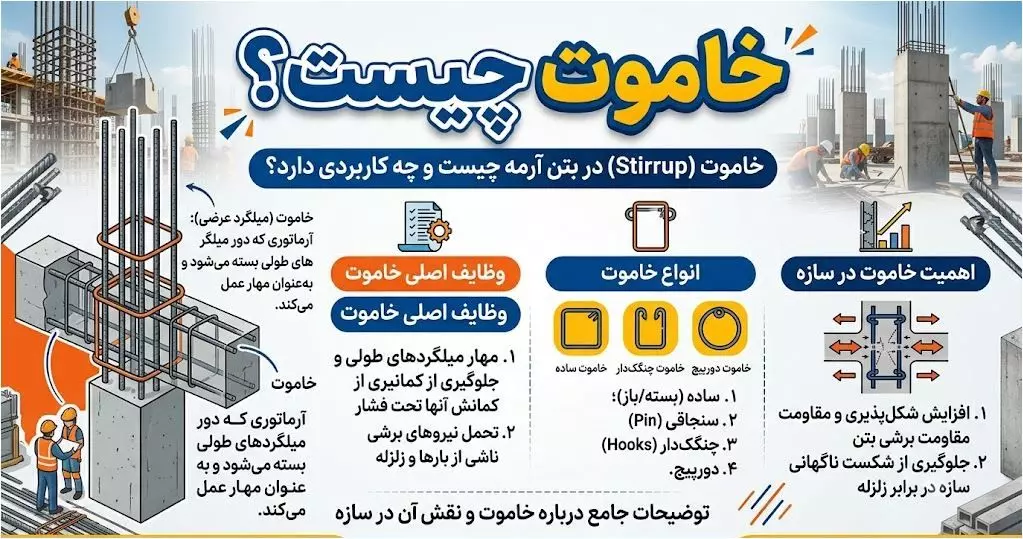

خاموت چیست؟ کاربرد، انواع، نحوه اجرا و اهمیت آن در سازههای بتنی
تاریخچه استفاده از خاموت در سازهها
استفاده از روشهای مشابه خاموت برای تقویت سازههای بتنی به دوران گذشته بازمیگردد. در گذشته برای افزایش مقاومت مصالح ساختمانی از موادی مانند نی، چوب و شاخههای درختان استفاده میشد. با پیشرفت علم مهندسی سازه و شناخت بهتر رفتار بتن، استفاده از خاموتهای فلزی در اواخر قرن نوزدهم در اروپا رواج پیدا کرد. امروزه خاموتها با استفاده از میلگردهای فولادی آجدار یا ساده و مطابق با استانداردهای مهندسی تولید و در انواع سازههای بتنی استفاده میشوند.
تفاوت میلگرد طولی و خاموت چیست؟
میلگردها در سازههای بتنی معمولا به دو شکل مورد استفاده قرار میگیرند:
میلگرد طولی
میلگردی است که در راستای طول عضو سازهای مانند تیر یا ستون قرار میگیرد و وظیفه اصلی آن تحمل نیروهای کششی و افزایش مقاومت سازه است.
میلگرد عرضی یا خاموت
میلگردی است که به صورت عمود بر میلگردهای طولی قرار میگیرد و وظیفه آن کنترل نیروهای برشی، جلوگیری از جابهجایی میلگردهای طولی و افزایش انسجام بتن است. رایجترین سایزهای میلگرد مورد استفاده برای ساخت خاموت، میلگردهای ۸ و ۱۰ میلیمتر هستند؛ البته انتخاب سایز خاموت به نوع سازه، میزان بار وارده و طراحی مهندس سازه بستگی دارد.
چرا از خاموت در ساختمان استفاده میشود؟
استفاده از خاموت در سازههای بتنی دلایل مهمی دارد:
۱. افزایش مقاومت برشی بتن
نیروهای برشی میتوانند باعث ایجاد ترکهای مورب و شکست ناگهانی در تیرها و ستونها شوند. خاموتها با مهار بتن و میلگردها، مقاومت عضو سازهای را در برابر این نیروها افزایش میدهند.
۲. جلوگیری از ترک خوردگی و خرد شدن بتن
خاموت باعث محصور شدن بتن داخل عضو سازهای میشود و از گسترش ترکها و تخریب بتن جلوگیری میکند.
۳. افزایش شکلپذیری سازه
یکی از ویژگیهای مهم سازههای مقاوم در برابر زلزله، توانایی تغییر شکل بدون شکست ناگهانی است. خاموت با افزایش شکلپذیری بتن، عملکرد سازه را در برابر بارهای لرزهای بهبود میدهد.
۴. ثابت نگه داشتن میلگردهای طولی
خاموتها باعث میشوند میلگردهای طولی در زمان بتنریزی جابهجا نشوند و آرایش آرماتورها حفظ شود.
انواع خاموت
خاموتها بر اساس شکل و کاربرد به انواع مختلفی تقسیم میشوند:
۱. خاموت ساده
خاموت ساده رایجترین نوع خاموت است که معمولا از یک میلگرد خمشده به شکل U یا مستطیلی ساخته میشود.
کاربرد:
- تیرهای کوچک
- ستونهای با مقطع ساده
- پروژههای معمولی ساختمانی
۲. خاموت مارپیچ
در این نوع، میلگرد به صورت مارپیچ پیوسته در اطراف عضو بتنی قرار میگیرد.
کاربرد:
- ستونهای بزرگ
- سازههای با بار زیاد
- اعضای تحت تأثیر نیروهای لرزهای
خاموت مارپیچ باعث افزایش محصورشدگی بتن و بهبود عملکرد ستون میشود.
۳. خاموت مربعی
این نوع خاموت به شکل مربع ساخته میشود و معمولا در ستونهای با مقطع مربعی کاربرد دارد.
کاربرد:
- ستونهای بتنی بزرگ
- ساختمانهای چندطبقه
- سازههای سنگین
۴. خاموت مدور
خاموت مدور به شکل دایره ساخته میشود و برای اعضای بتنی با مقطع دایرهای مناسب است.
کاربرد:
- ستونهای گرد
- سازههای خاص
- پایههای بتنی
۵. خاموتهای خاص
برخی خاموتها با توجه به نیاز پروژه طراحی میشوند، مانند:
- خاموت دوشاخه
- خاموت قائم
- خاموت افقی
این خاموتها در شرایط خاص سازهای مورد استفاده قرار میگیرند.
کاربرد خاموت در ساختمان و سازههای بتنی
خاموت تقریبا در تمام سازههای بتن مسلح کاربرد دارد، از جمله:
- ساختمانهای مسکونی و تجاری
- پلها
- سدها
- اسکلهها
- فونداسیونها
- دیوارهای بتنی
- تیرها و ستونها
استفاده صحیح از خاموت در تیرها و ستونها بهخصوص در مناطق زلزلهخیز اهمیت زیادی دارد؛ زیرا باعث افزایش مقاومت سازه در برابر نیروهای جانبی میشود.
چگونه نوع مناسب خاموت را انتخاب کنیم؟
انتخاب خاموت مناسب به چند عامل مهم بستگی دارد:
۱. نوع عضو بتنی
خاموت مورد استفاده در تیر، ستون، دیوار یا فونداسیون ممکن است متفاوت باشد.
۲. میزان بار وارد شده
هرچه نیروهای واردشده به سازه بیشتر باشد، نیاز به خاموت قویتر و با فاصلهگذاری دقیقتر وجود دارد.
۳. مقاومت بتن
خاموت باید با مقاومت بتن و مشخصات طراحی سازه هماهنگ باشد.
۴. شرایط محیطی
در محیطهای مرطوب یا خورنده باید از میلگرد و خاموتهایی با مقاومت مناسب در برابر خوردگی استفاده شود.
۵. کیفیت میلگرد مصرفی
خاموت باید از میلگرد استاندارد و بدون ترک، زنگزدگی شدید یا نقص تولید شود.
نحوه اجرای خاموت در سازه
اجرای صحیح خاموت تأثیر مستقیمی بر عملکرد سازه دارد. مراحل کلی اجرای خاموت عبارتاند از:
مرحله اول: آمادهسازی میلگردها
ابتدا میلگردهای طولی مطابق نقشه سازه در محل خود قرار میگیرند.
مرحله دوم: قرار دادن خاموتها
خاموتها در فاصله مشخص اطراف میلگردهای طولی قرار داده میشوند.
مرحله سوم: بستن خاموت به میلگردهای طولی
برای اتصال خاموتها از سیم آرماتوربندی استفاده میشود.
مراحل بستن خاموت:
- سیم از بین خاموت و میلگرد طولی عبور داده میشود.
- دو سر سیم با انبر پیچیده میشود.
- اتصال کاملا محکم میشود.
مرحله چهارم: بتنریزی
پس از تکمیل آرماتوربندی، بتنریزی انجام میشود.
نکات مهم در اجرای خاموت
برای عملکرد صحیح خاموت باید موارد زیر رعایت شود:
- فاصله خاموتها مطابق نقشه و آییننامه باشد.
- خاموتها کاملا داخل بتن پوشیده شوند.
- خم خاموتها طبق استاندارد انجام شود.
- اتصال خاموت به میلگردهای طولی محکم باشد.
- از سیم آرماتوربندی مناسب استفاده شود.
خم خاموت نیز اهمیت زیادی دارد. برای مثال خم ۹۰ درجه و ۱۳۵ درجه باید دارای طول مستقیم کافی باشد تا اتصال خاموت به میلگردهای طولی به شکل مطمئن انجام شود.
فاصله خاموتها چگونه تعیین میشود؟
فاصله خاموتها یک مقدار ثابت برای تمام سازهها نیست و بر اساس موارد زیر تعیین میشود:
- نوع عضو سازهای
- مقدار نیروهای برشی
- ابعاد تیر یا ستون
- مقاومت بتن
- ضوابط آییننامهای
در قسمتهایی از سازه که احتمال ایجاد نیروی برشی بیشتر است، معمولا فاصله خاموتها کاهش پیدا میکند تا مقاومت عضو افزایش یابد.
مزایای استفاده از خاموت
استفاده از خاموت در سازههای بتنی مزایای زیادی دارد:
افزایش مقاومت سازه
خاموت باعث افزایش مقاومت تیرها و ستونها در برابر نیروهای برشی میشود.
افزایش ایمنی در برابر زلزله
خاموت مناسب باعث عملکرد بهتر سازه در برابر نیروهای لرزهای میشود.
افزایش عمر مفید ساختمان
با کاهش ترکخوردگی و آسیب بتن، دوام سازه افزایش پیدا میکند.
کاهش احتمال خرابی ناگهانی
خاموت باعث میشود اعضای سازهای قبل از شکست، توانایی تحمل تغییر شکل بیشتری داشته باشند.
معایب استفاده از خاموت
با وجود اهمیت زیاد خاموت، استفاده از آن ممکن است برخی چالشها را ایجاد کند:
افزایش هزینه ساخت
مصرف بیشتر فولاد باعث افزایش هزینههای پروژه میشود.
افزایش زمان اجرا
خمکاری، نصب و بستن خاموتها زمان اجرای آرماتوربندی را افزایش میدهد.
پیچیدگی بیشتر آرماتوربندی
در سازههای پیچیده، اجرای خاموت نیازمند دقت و مهارت بیشتری است.
جمعبندی
خاموت یکی از مهمترین اجزای سازههای بتن مسلح است که نقش اساسی در افزایش مقاومت برشی، جلوگیری از ترکخوردگی، مهار میلگردهای طولی و افزایش ایمنی سازه دارد. انتخاب نوع خاموت، سایز میلگرد، فاصلهگذاری و نحوه اجرای آن باید مطابق طراحی مهندسی و استانداردهای سازهای انجام شود. اگرچه استفاده از خاموت باعث افزایش هزینه و زمان اجرای پروژه میشود، اما تأثیر آن در افزایش دوام، ایمنی و عمر مفید ساختمان باعث شده است که یکی از اجزای ضروری در ساختوساز مدرن به شمار رود.
