میلگرد تقویتی چیست؟ | کاربرد، انواع و نحوه استفاده از میلگرد تقویتی

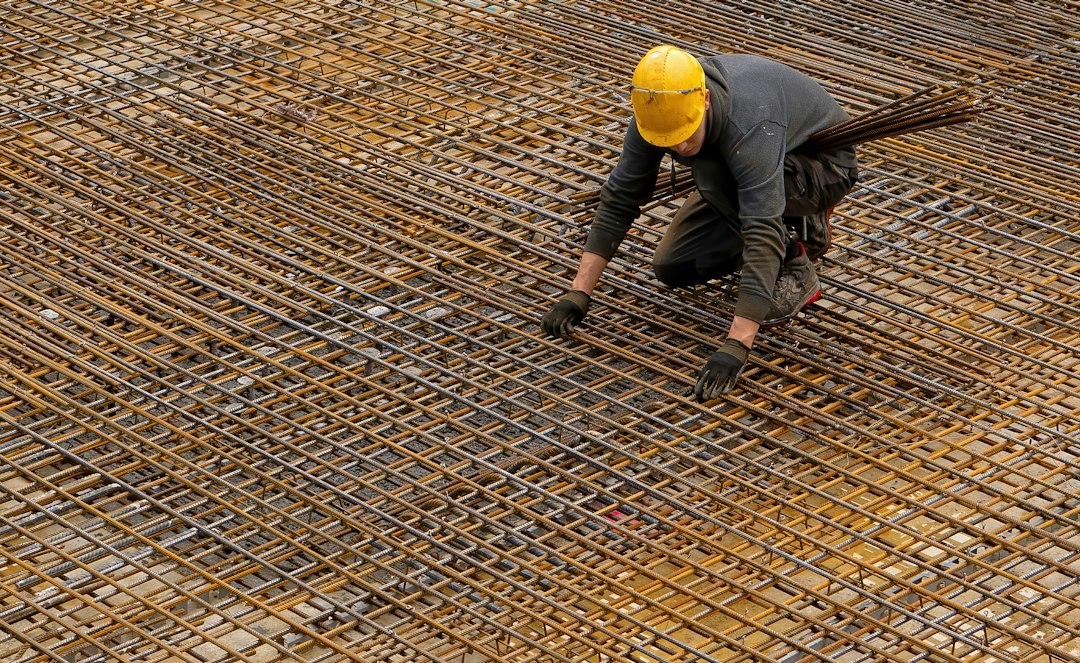

میلگرد تقویتی یکی از انواع آرماتورهایی است که در بخشهای مختلف سازههای بتنآرمه برای افزایش ظرفیت باربری و تقویت قسمتهایی که تحت تنش بیشتری قرار دارند، استفاده میشود. این میلگرد در کنار میلگردهای اصلی و سایر آرماتورها قرار میگیرد و با توجه به طراحی سازه میتواند در تیر، ستون، دال، فونداسیون و سایر اعضای بتنی مورد استفاده قرار گیرد.
در این مقاله بررسی میکنیم میلگرد تقویتی چیست، چه کاربردی دارد، انواع میلگرد تقویتی کداماند، در کدام قسمتهای ساختمان استفاده میشود و چه تفاوتی با میلگرد اصلی دارد.
میلگرد تقویتی چیست؟
میلگرد تقویتی به میلگردهایی گفته میشود که با هدف افزایش مقاومت و ظرفیت باربری یک عضو سازهای، در کنار آرماتورهای اصلی یا در بخشهای مشخصی از سازه قرار میگیرند.
در طراحی سازههای بتنآرمه، ممکن است مقدار آرماتور اصلی برای تحمل تمام نیروهای واردشده کافی نباشد یا یک قسمت خاص از عضو سازهای تحت تنش بیشتری قرار گیرد. در چنین شرایطی، مهندس سازه با انجام محاسبات، میلگردهای اضافی را در محل مورد نیاز در نظر میگیرد که به آنها میلگرد تقویتی گفته میشود.
بنابراین میلگرد تقویتی یک محصول فولادی با شکل یا جنس کاملاً متفاوت از میلگردهای معمولی نیست؛ بلکه اصطلاحی است که به نقش و محل استفاده میلگرد در سازه اشاره دارد.
میلگرد تقویتی چه کاربردی دارد؟
مهمترین کاربرد میلگرد تقویتی، افزایش ظرفیت یک عضو سازهای در برابر نیروهای واردشده است. این میلگرد میتواند در قسمتهایی که تحت کشش، فشار، خمش یا سایر نیروهای سازهای قرار دارند، مورد استفاده قرار گیرد.
مهمترین کاربردهای میلگرد تقویتی عبارتاند از:
- افزایش مقاومت خمشی تیرها
- تقویت قسمتهای کششی اعضای بتنی
- تقویت دالهای بتنی
- تقویت فونداسیون
- افزایش ظرفیت باربری برخی اعضای سازهای
- کنترل و کاهش ترکهای بتن در شرایط طراحیشده
- تقویت موضعی بخشهایی از سازه
- کمک به انتقال مناسب نیرو در محلهای مشخص
- تقویت اطراف بازشوها و نقاط خاص سازهای
محل و مقدار استفاده از میلگرد تقویتی باید بر اساس محاسبات مهندس سازه مشخص شود.
انواع میلگرد تقویتی
میلگردهای تقویتی را میتوان بر اساس محل استفاده و نوع عملکرد به گروههای مختلفی تقسیم کرد. برخی از مهمترین آنها عبارتاند از:
میلگرد تقویتی تیر
در تیرهای بتنآرمه، میلگرد تقویتی میتواند برای افزایش ظرفیت خمشی یا تقویت قسمتهایی که تحت نیروهای بیشتری قرار دارند استفاده شود.
برای مثال، در برخی تیرها ممکن است در قسمتهای خاصی از طول تیر، میلگردهای اضافی در بالا یا پایین مقطع قرار داده شوند. محل دقیق این میلگردها به شرایط بارگذاری و طراحی تیر بستگی دارد.
میلگرد تقویتی ستون
در ستونها، آرماتورهای طولی اصلی وظیفه مهمی در تحمل نیروهای محوری و خمشی دارند. در صورت نیاز، تعداد یا قطر میلگردهای طولی بر اساس محاسبات افزایش پیدا میکند.
در کنار میلگردهای طولی، خاموتها نیز برای محصور کردن بتن و نگهداری میلگردهای طولی مورد استفاده قرار میگیرند.
بنابراین در ستون نمیتوان بدون توجه به نقشه سازه، میلگردی را بهعنوان میلگرد تقویتی اضافه کرد.
میلگرد تقویتی فونداسیون
فونداسیون یکی از مهمترین بخشهای ساختمان است و آرماتورگذاری آن باید بر اساس محاسبات دقیق انجام شود.
در برخی قسمتهای پی ممکن است میلگردهای اضافی برای تحمل نیروهای بیشتر مورد نیاز باشند. این میلگردها میتوانند در بخشهایی مانند اطراف ستونها، زیر دیوارها یا قسمتهای مشخصی از پی قرار گیرند.
میلگرد تقویتی دال
در دالهای بتنی، آرماتورگذاری برای کنترل خمش و سایر نیروهای طراحیشده انجام میشود. در نقاطی که نیاز به ظرفیت بیشتری وجود داشته باشد، ممکن است میلگردهای تقویتی به آرماتورهای اصلی اضافه شوند.
در دالها، محل قرارگیری میلگرد تقویتی اهمیت زیادی دارد و نباید آن را بهصورت سلیقهای جابهجا کرد.
میلگرد تقویتی اطراف بازشو
در دالها، دیوارها و برخی اعضای بتنی ممکن است برای عبور تأسیسات یا سایر نیازهای معماری، بازشو ایجاد شود.
ایجاد بازشو میتواند آرایش آرماتورها را تغییر دهد و به همین دلیل، در اطراف برخی بازشوها از میلگردهای اضافی برای تقویت بخش مورد نظر استفاده میشود.
تفاوت میلگرد تقویتی با میلگرد اصلی چیست؟
تفاوت اصلی بین میلگرد تقویتی و میلگرد اصلی، نقش آنها در طراحی و آرماتوربندی سازه است.
میلگرد اصلی بخش اصلی سیستم آرماتورگذاری عضو سازهای را تشکیل میدهد و برای تحمل نیروهای طراحیشده در عضو قرار میگیرد.
اما میلگرد تقویتی معمولاً بهصورت اضافی و در محلهایی که به ظرفیت یا تقویت بیشتری نیاز است، اجرا میشود.
| ویژگی | میلگرد اصلی | میلگرد تقویتی |
|---|---|---|
| نقش | آرماتور اصلی عضو | تقویت بخشهای مورد نیاز |
| محل اجرا | مطابق سیستم اصلی آرماتورگذاری | محلهای مشخصشده در نقشه |
| مقدار مصرف | بر اساس طراحی اصلی عضو | بر اساس نیاز به تقویت |
| هدف | تحمل نیروهای طراحیشده | افزایش ظرفیت یا تقویت موضعی |
| امکان حذف | معمولاً وجود ندارد | حذف آن نیز بدون تأیید طراح مجاز نیست |
میلگرد تقویتی از چه نوع میلگردی است؟
میلگرد تقویتی میتواند از گریدها و قطرهای مختلف میلگرد ساخته شود. انتخاب میلگرد مناسب به محاسبات سازه، الزامات پروژه، استاندارد و مشخصات مکانیکی مورد نیاز بستگی دارد.
در بازار آهن، میلگردهای ساده و آجدار در گریدهای مختلف عرضه میشوند. با این حال، نمیتوان بر اساس نام «تقویتی» یک گرید یا قطر مشخص را برای همه پروژهها تعیین کرد.
برای مثال ممکن است در یک پروژه از میلگرد آجدار با یک قطر مشخص بهعنوان میلگرد تقویتی استفاده شود و در پروژه دیگر، با توجه به طراحی سازه، قطر یا گرید متفاوتی مورد نیاز باشد.
سایز میلگرد تقویتی چقدر است؟
سایز میلگرد تقویتی عدد ثابتی ندارد و بر اساس طراحی عضو سازهای تعیین میشود.
قطر میلگرد تقویتی میتواند با توجه به مقدار نیروی مورد نیاز، ابعاد عضو، نوع بتن، شرایط بارگذاری، طول مهاری و سایر پارامترهای طراحی متفاوت باشد.
بنابراین انتخاب سایز میلگرد تقویتی صرفاً بر اساس تجربه کارگاهی یا عرف ساختمانسازی صحیح نیست و باید مطابق نقشه سازه انجام شود.
میلگرد تقویتی در تیر کجا قرار میگیرد؟
محل قرارگیری میلگرد تقویتی در تیر به نوع نیرو و شرایط طراحی بستگی دارد.
در تیرهای بتنآرمه، قسمتهای مختلف عضو ممکن است تحت کشش یا فشار قرار بگیرند. بنابراین میلگردهای تقویتی میتوانند در قسمت بالا، پایین یا نواحی مشخصی از تیر قرار بگیرند.
برای نمونه، در برخی قسمتهای تیر که به آرماتور بیشتری نیاز است، میلگردهای اضافی در کنار آرماتورهای اصلی قرار میگیرند.
محل دقیق میلگرد تقویتی باید از روی نقشه سازه تعیین شود.
میلگرد تقویتی فونداسیون کجا استفاده میشود؟
میلگردهای تقویتی فونداسیون در بخشهایی قرار میگیرند که طبق محاسبات به آرماتور بیشتری نیاز دارند.
محل استفاده میتواند بسته به نوع فونداسیون و طراحی آن متفاوت باشد. برای مثال در برخی پروژهها ممکن است در اطراف محل قرارگیری ستونها، زیر دیوارها یا بخشهای خاصی از پی به آرماتور اضافی نیاز باشد.
به همین دلیل، اجرای میلگرد تقویتی فونداسیون باید دقیقاً مطابق نقشه آرماتوربندی انجام شود.
آیا میلگرد تقویتی همان میلگرد اضافه است؟
در اصطلاح اجرایی، گاهی میلگرد تقویتی با عنوان میلگرد اضافه نیز شناخته میشود؛ اما هر میلگرد اضافهای الزاماً میلگرد تقویتی محسوب نمیشود.
میلگرد تقویتی باید با هدف مشخص سازهای و بر اساس طراحی در محل مورد نظر قرار گیرد. اضافه کردن میلگرد بدون محاسبه و بدون هماهنگی با مهندس سازه، لزوماً باعث بهبود عملکرد سازه نمیشود.
نحوه اجرای میلگرد تقویتی
اجرای میلگرد تقویتی به نوع عضو و جزئیات نقشه بستگی دارد، اما بهطور کلی مراحل آن شامل موارد زیر است:
- بررسی نقشههای سازهای
- تعیین قطر و تعداد میلگردهای تقویتی
- برش میلگرد بر اساس ابعاد مورد نیاز
- خمکاری در صورت نیاز
- تعیین محل دقیق قرارگیری میلگرد
- نصب میلگرد در کنار آرماتورهای اصلی
- بستن میلگردها با سیم آرماتوربندی
- کنترل فاصله میلگردها و پوشش بتن
- بررسی نهایی آرماتوربندی پیش از بتنریزی
در این مرحله باید دقت شود که میلگردهای تقویتی در زمان بتنریزی جابهجا نشوند.
نکات مهم در اجرای میلگرد تقویتی
اجرای صحیح میلگردهای تقویتی به اندازه انتخاب میلگرد مناسب اهمیت دارد. مهمترین نکات عبارتاند از:
رعایت محل دقیق میلگرد
میلگرد تقویتی باید در محل تعیینشده در نقشه اجرا شود. تغییر محل آرماتور میتواند عملکرد طراحیشده عضو را تحت تأثیر قرار دهد.
رعایت پوشش بتن
میلگرد باید با فاصله مناسب از سطح بتن قرار گیرد تا پوشش بتنی مورد نیاز تأمین شود.
رعایت طول مهاری
در مواردی که میلگرد تقویتی به ناحیه دیگری ادامه پیدا میکند، طول مهاری و طول اتصال آن باید مطابق نقشه و ضوابط طراحی رعایت شود.
جلوگیری از جابهجایی هنگام بتنریزی
میلگردهای تقویتی باید بهگونهای مهار شوند که هنگام رفتوآمد کارگران و بتنریزی جابهجا نشوند.
استفاده از میلگرد استاندارد
کیفیت و مشخصات مکانیکی میلگرد مورد استفاده باید با مشخصات تعیینشده برای پروژه مطابقت داشته باشد.
مزایای استفاده از میلگرد تقویتی
استفاده صحیح از میلگردهای تقویتی میتواند مزایای مختلفی داشته باشد، از جمله:
- افزایش ظرفیت باربری عضو
- تقویت موضعی قسمتهای حساس
- افزایش مقاومت در برابر خمش
- کمک به کنترل ترکهای سازهای
- بهبود عملکرد اعضای بتنآرمه
- امکان تأمین نیازهای خاص طراحی سازه
البته مقدار و محل استفاده از میلگرد تقویتی باید بر اساس طراحی مهندسی باشد.
آیا افزایش تعداد میلگرد تقویتی باعث افزایش مقاومت سازه میشود؟
لزوماً خیر.
افزایش تعداد میلگرد بدون انجام محاسبات میتواند باعث ایجاد مشکلاتی در آرماتوربندی، تراکم بیش از حد میلگردها و دشوار شدن بتنریزی شود.
در سازه بتنآرمه، مقدار، قطر، فاصله و محل قرارگیری میلگردها باید با یکدیگر هماهنگ باشند. بنابراین اضافه کردن میلگرد بهصورت خودسرانه راهکار مناسبی برای افزایش مقاومت سازه نیست.
هنگام خرید میلگرد تقویتی به چه نکاتی توجه کنیم؟
برای خرید میلگرد مورد استفاده در آرماتورهای تقویتی بهتر است موارد زیر را بررسی کنید:
- قطر میلگرد
- نوع و گرید میلگرد
- کارخانه تولیدکننده
- وزن هر شاخه
- تعداد شاخه مورد نیاز
- استاندارد محصول
- کیفیت سطح میلگرد
- قیمت روز میلگرد
- هزینه حمل
- تطابق مشخصات محصول با نقشه سازه
با توجه به نوسانات بازار فولاد، بررسی قیمت روز میلگرد پیش از ثبت سفارش میتواند به برآورد دقیقتر هزینه پروژه کمک کند.
جمعبندی؛ میلگرد تقویتی چیست؟
میلگرد تقویتی میلگردی است که برای افزایش ظرفیت باربری یا تقویت بخشهای مشخصی از اعضای بتنآرمه در کنار آرماتورهای اصلی اجرا میشود. این میلگرد میتواند در تیر، ستون، دال، فونداسیون و اطراف برخی بازشوها مورد استفاده قرار گیرد.
سایز، تعداد، شکل، طول و محل اجرای میلگرد تقویتی به طراحی سازه بستگی دارد و نمیتوان یک قطر یا تعداد ثابت را برای تمام پروژهها تعیین کرد.
نکته مهم این است که میلگرد تقویتی باید مطابق نقشه سازه و محاسبات مهندس طراح اجرا شود؛ زیرا اضافه کردن یا جابهجایی خودسرانه آرماتورها میتواند عملکرد مورد انتظار سازه را تغییر دهد.
سوالات متداول
میلگرد تقویتی چیست؟
میلگرد تقویتی، میلگردی است که برای افزایش ظرفیت باربری یا تقویت بخش مشخصی از یک عضو بتنآرمه در کنار آرماتورهای اصلی استفاده میشود.
میلگرد تقویتی کجا استفاده میشود؟
میلگرد تقویتی میتواند در تیر، ستون، دال، فونداسیون و اطراف برخی بازشوها استفاده شود. محل دقیق آن بر اساس محاسبات و نقشه سازه مشخص میشود.
سایز میلگرد تقویتی چند است؟
سایز میلگرد تقویتی ثابت نیست و بر اساس طراحی سازه، میزان نیروی مورد نیاز و مشخصات عضو تعیین میشود.
تفاوت میلگرد اصلی و تقویتی چیست؟
میلگرد اصلی بخش اصلی آرماتورگذاری عضو را تشکیل میدهد، در حالی که میلگرد تقویتی برای افزایش ظرفیت یا تقویت قسمتهای مشخصی از عضو به آرماتورهای اصلی اضافه میشود.
آیا میلگرد تقویتی همان میلگرد اضافه است؟
در اصطلاح اجرایی ممکن است میلگرد تقویتی «میلگرد اضافه» نامیده شود، اما میلگرد تقویتی باید بر اساس نیاز سازه و نقشه طراحی در محل مشخصی اجرا شود.
آیا میتوان بدون محاسبات میلگرد تقویتی بیشتری اجرا کرد؟
خیر. افزایش خودسرانه تعداد میلگردها میتواند باعث تراکم بیش از حد آرماتورها و مشکلات اجرایی و سازهای شود. مقدار میلگرد باید مطابق طراحی مهندس سازه باشد.
