در سازه‌های بتنی مدرن، استفاده از آرماتورهای مناسب برای افزایش مقاومت در برابر نیروهای برشی و جانبی از اهمیت ویژه‌ای برخوردار است. یکی از پرکاربردترین این آرماتورها، میلگرد سنجاقی یا میلگرد دوخت است که نقش کلیدی در یکپارچگی ستون‌ها و دیوارهای بتنی ایفا می‌کند. در این مقاله جامع، به تعریف، انواع، استانداردها، کاربردها، تفاوت با خاموت و قوانین اجرایی این نوع میلگرد می‌پردازیم.

میلگرد سنجاقی چیست و چه ویژگی‌هایی دارد؟

میلگرد سنجاقی که با نام‌های میلگرد دوخت و قلاب دوخت نیز شناخته می‌شود، نوعی میلگرد خمیده و باریک از جنس فولاد آجدار (گرید A2) است. این محصول معمولاً در سایزهای ۸ یا ۱۰ میلی‌متر تولید می‌شود و شکل ظاهری آن شامل دو قلاب در دو انتها است.

هدف و نقش اصلی

• هدف اصلی: افزایش مقاومت برشی سازه‌های بتنی و جلوگیری از گسیختگی ستون‌ها.
• نقش در سازه: مهار کردن میلگردهای طولی و ایجاد یکپارچگی در بتن.

میلگرد دوخت چیست؟

میلگرد دوخت یکی از آرماتورهای عرضی مورد استفاده در سازه‌های بتن‌آرمه است که برای مهار و نگهداری میلگردهای طولی، افزایش انسجام قفسه آرماتور و کمک به محصورشدگی بتن به کار می‌رود. میلگرد دوخت معمولاً به‌صورت یک قطعه خم‌کاری‌شده اجرا می‌شود و با قرار گرفتن در میان میلگردهای طولی و اتصال به آرماتورهای مربوط، از جابه‌جایی آن‌ها در زمان آرماتوربندی و بتن‌ریزی جلوگیری می‌کند.

در ستون‌های بتن‌آرمه، زمانی که آرایش میلگردهای طولی و جزئیات آرماتورگذاری به مهار بیشتری نیاز داشته باشد، میلگرد دوخت می‌تواند در کنار خاموت‌ها مورد استفاده قرار گیرد. شکل، تعداد، فاصله و نحوه مهار میلگرد دوخت باید بر اساس نقشه سازه، محاسبات طراحی و ضوابط اجرایی پروژه تعیین شود.

آیا میلگرد دوخت و میلگرد سنجاقی یکی هستند؟

در اصطلاحات رایج کارگاهی، میلگرد دوخت و میلگرد سنجاقی در بسیاری از موارد برای اشاره به یک قطعه آرماتور خم‌کاری‌شده با عملکرد مشابه استفاده می‌شوند. با این حال، ممکن است نام‌گذاری این قطعات در نقشه‌های سازه، منابع فنی یا بین مجریان متفاوت باشد. به همین دلیل، هنگام اجرای میلگرد دوخت یا سنجاقی، شکل ظاهری و نام قطعه به‌تنهایی ملاک نیست؛ بلکه باید جزئیات نقشه سازه و مشخصات فنی پروژه مبنا قرار گیرد.

میلگرد دوخت چه شکلی دارد؟

میلگرد دوخت معمولاً ظاهری شبیه سنجاق یا U کشیده دارد و در دو انتهای آن خم یا قلاب ایجاد می‌شود. این قلاب‌ها برای درگیر شدن با میلگردهای طولی و ایجاد مهار مناسب در قفسه آرماتور استفاده می‌شوند.

شکل دقیق میلگرد دوخت می‌تواند با توجه به جزئیات اجرایی متفاوت باشد. به همین دلیل، زاویه خم، طول قسمت مستقیم، قطر خم و نحوه قرارگیری آن باید مطابق نقشه و ضوابط آرماتورگذاری تعیین شود.

میلگرد دوخت در ستون چه کاری انجام می‌دهد؟

در ستون‌های بتن‌آرمه، میلگردهای طولی باید در موقعیت طراحی‌شده خود قرار داشته باشند و هنگام بتن‌ریزی جابه‌جا نشوند. میلگرد دوخت در کنار خاموت‌ها به مهار میلگردهای طولی و افزایش انسجام قفسه آرماتور کمک می‌کند.

مهم‌ترین نقش‌های میلگرد دوخت عبارت‌اند از:

• مهار و نگهداری میلگردهای طولی در موقعیت مناسب
• جلوگیری از جابه‌جایی آرماتورها هنگام بتن‌ریزی
• افزایش انسجام قفسه آرماتور
• کمک به محصورشدگی هسته بتن در کنار سایر آرماتورهای عرضی
• کمک به کنترل رفتار میلگردهای طولی در شرایطی که استفاده از آن در طراحی پیش‌بینی شده باشد

بنابراین، میلگرد دوخت صرفاً یک قطعه برای مرتب کردن آرماتورها نیست و نحوه، تعداد و فاصله اجرای آن باید مطابق جزئیات سازه تعیین شود.

میلگرد دوخت چه زمانی استفاده می‌شود؟

استفاده از میلگرد دوخت به آرایش میلگردهای طولی، ابعاد مقطع، نحوه خاموت‌گذاری و الزامات طراحی عضو بستگی دارد. در شرایطی که خاموت‌ها به‌تنهایی نتوانند آرایش و مهار مورد نیاز میلگردهای طولی را تأمین کنند، ممکن است در نقشه سازه استفاده از میلگرد دوخت پیش‌بینی شود.

به همین دلیل نمی‌توان یک تعداد، فاصله یا شرایط ثابت را برای استفاده از میلگرد دوخت در تمام ستون‌ها تعیین کرد. نقشه‌های سازه و ضوابط فنی پروژه، مرجع اصلی تعیین نحوه استفاده از میلگرد دوخت هستند.

تفاوت میلگرد دوخت و خاموت چیست؟

میلگرد دوخت و خاموت هر دو در آرایش آرماتورهای عرضی عضو بتن‌آرمه نقش دارند، اما شکل و نحوه عملکرد آن‌ها یکسان نیست. خاموت معمولاً به‌صورت یک تنگ بسته یا شکل مشخصی از آرماتور عرضی، اطراف میلگردهای طولی قرار می‌گیرد و در تأمین مقاومت برشی، محصورشدگی بتن و مهار میلگردهای طولی نقش دارد.

در مقابل، میلگرد دوخت معمولاً یک قطعه خم‌کاری‌شده است که برای مهار بخشی از میلگردهای طولی و تکمیل آرایش آرماتورهای عرضی در محل‌های مورد نیاز استفاده می‌شود.

در نتیجه، میلگرد دوخت را نباید جایگزین عمومی خاموت در نظر گرفت. اگر در نقشه سازه برای یک ستون یا عضو بتن‌آرمه میلگرد دوخت پیش‌بینی شده باشد، شکل، تعداد، فاصله و نحوه مهار آن باید مطابق جزئیات اجرایی پروژه باشد.

قلاب دوخت چیست؟

قلاب دوخت یکی از انواع میلگردهای خم‌کاری‌شده است که برای اتصال و مهار میلگردهای طولی در ستون‌ها و سایر اعضای بتن‌آرمه به کار می‌رود. این قطعه معمولاً از میلگرد آجدار A2 در قطرهای ۸ یا ۱۰ میلی‌متر ساخته می‌شود و به دلیل داشتن خم استاندارد در دو انتها، نقش مهمی در حفظ فاصله میلگردها، افزایش یکپارچگی آرماتوربندی و جلوگیری از کمانش میلگردهای طولی هنگام بتن‌ریزی و تحت بارهای جانبی مانند زلزله دارد. قلاب دوخت با ایجاد اتصال مناسب بین آرماتورها، به بهبود عملکرد سازه و افزایش مقاومت برشی و شکل‌پذیری ستون‌ها کمک می‌کند.

میلگرد سنجاقک چیست؟

میلگرد سنجاقک یکی از قطعات تقویتی مورد استفاده در آرماتوربندی سازه‌های بتن‌آرمه است که از میلگرد آجدار، معمولاً گرید A2، ساخته می‌شود و به شکل خم‌کاری‌شده تولید می‌گردد. این میلگرد برای اتصال و مهار میلگردهای طولی و خاموت‌ها، حفظ فاصله بین آرماتورها و افزایش انسجام شبکه آرماتوربندی به کار می‌رود. استفاده از میلگرد سنجاقک باعث بهبود عملکرد ستون و دیوار برشی در برابر نیروهای برشی و زلزله شده و از جابه‌جایی یا کمانش میلگردهای طولی در زمان بتن‌ریزی و بهره‌برداری جلوگیری می‌کند. این قطعه معمولاً در قطرهای ۸ و ۱۰ میلی‌متر و مطابق با ضوابط آیین‌نامه‌ای خم‌کاری و اجرا می‌شود.

عکس میلگرد سنجاقی

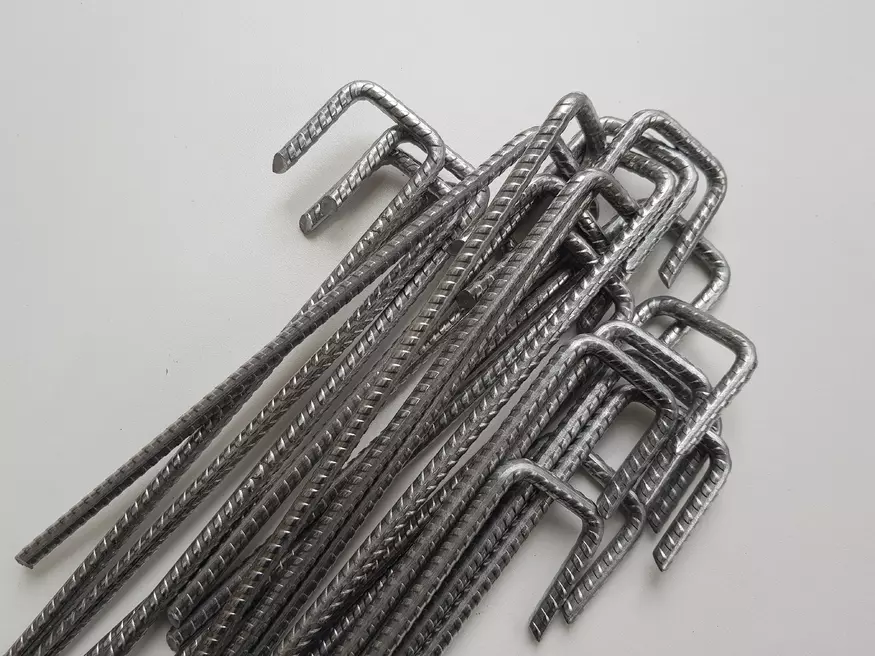

نمونه عکس میلگرد سنجاقی را در زیر مشاهده می کنید.

بهترین میلگرد برای تهیه میلگرد سنجاقی یا میلگرد دوخت

انواع میلگرد سنجاقی بر اساس زاویه خم

بسته به زاویه خم در دو انتهای میلگرد، سه نوع اصلی وجود دارد:

1. نوع استاندارد: هر دو انتها دارای خم ۹۰ درجه (گونیا).
2. نوع نیمه‌استاندارد: یک انتها خم ۹۰ درجه و انتهای دیگر خم ۱۳۵ درجه (چنگکی).
3. نوع خم ۱۳۵ درجه در دو طرف: هر دو خم ۱۳۵ درجه که معمولاً در خلاف جهت یکدیگر قرار می‌گیرند (یکی بالا و یکی پایین)، اما در برخی موارد ممکن است در یک جهت باشند.

استانداردهای ابعادی خم (بر اساس ACI و مبحث نهم مقررات ملی)

برای جلوگیری از خرد شدن بتن در محل خم، رعایت استانداردهای زیر الزامی است:

• حداقل طول مستقیم خم ۹۰ درجه: ۱۲ برابر قطر میلگرد.
• حداقل طول مستقیم خم ۱۳۵ درجه: ۸ برابر قطر میلگرد.

حداقل قطر داخلی خم بر اساس قطر میلگرد:

روش‌های خم کردن میلگرد سنجاقی

• روش دستی: مناسب برای میلگردهای نازک، با تجهیزات ساده مانند تخته دارای محور ثابت.
• روش ماشینی: استفاده از ماشین‌های خم‌کن در کارگاه‌های ساختمانی برای خمکاری سرد میلگردها.

کاربردهای میلگرد سنجاقی در صنعت ساختمان و سازه‌های بزرگ

در ساختمان‌سازی:

• ستون‌های بتنی
• دیوارهای برشی
• فونداسیون (پی)
• اسکلت ساختمان

در سازه‌های بزرگ:

• پل‌ها
• سدهای عظیم

نحوه اجرای میلگرد دوخت در ستون

اجرای میلگرد دوخت باید بر اساس نقشه آرماتوربندی ستون انجام شود. به‌صورت کلی، فرآیند اجرا شامل مراحل زیر است:

1. بررسی نقشه سازه: ابتدا محل، قطر، شکل و تعداد میلگردهای دوخت مشخص‌شده در نقشه بررسی می‌شود.
2. آماده‌سازی میلگرد: میلگرد مطابق اندازه‌ها و جزئیات خمکاری تعیین‌شده آماده می‌شود.
3. قرار دادن میلگرد دوخت: قطعه در محل مشخص‌شده در میان آرماتورهای طولی قرار می‌گیرد.
4. مهار به آرماتورها: میلگرد دوخت با سیم آرماتوربندی در محل مناسب مهار می‌شود تا هنگام بتن‌ریزی جابه‌جا نشود.
5. کنترل قفسه آرماتور: موقعیت میلگردهای طولی، خاموت‌ها، سنجاقی‌ها و پوشش بتن کنترل می‌شود.
6. بتن‌ریزی: پس از تأیید آرماتوربندی، بتن‌ریزی انجام می‌شود و در حین بتن‌ریزی نیز باید از جابه‌جایی قفسه آرماتور جلوگیری شود.

تعداد و فاصله میلگردهای دوخت را نباید به‌صورت یک عدد ثابت برای تمام ستون‌ها در نظر گرفت؛ این موارد باید از نقشه سازه و جزئیات طراحی پروژه استخراج شوند.

قوانین الزامی استفاده از میلگرد سنجاقی (بر اساس بند ۹-۲۲-۴-۱ مقررات ملی ساختمان)

• ساختمان‌های بالای ۵ طبقه: استفاده از میلگرد سنجاقی در تمام ستون‌ها الزامی است.
• محدودیت تعداد آرماتور طولی: اگر در یک مقطع بیش از ۱۲ عدد آرماتور طولی وجود داشته باشد، بهتر است از میلگرد دوخت استفاده نشود (به دلیل خطر لرزش بتن). در این حالت از تنگ‌های بسته لوزی شکل استفاده می‌شود.
• حداکثر فاصله دوخت‌ها از هم در جهت عمود بر محور طولی: حداکثر ۳۵۰ میلی‌متر.
• شرط الزام به استفاده: اگر فاصله آزاد میلگردها از یکدیگر بیش از ۱۵ سانتی‌متر باشد یا بین خاموت‌ها بیش از ۳ آرماتور قرار گرفته باشد، باید از خاموت یا میلگرد دوخت استفاده کرد.

عکس و شکل میلگرد سنجاقی

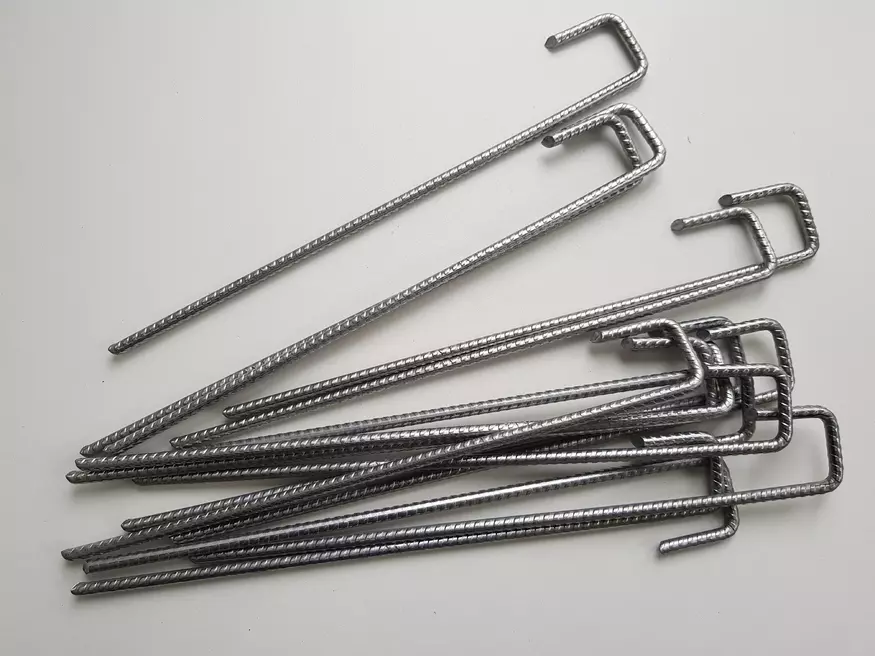

میلگرد سنجاقی معمولاً به شکل یک قطعه خم‌کاری‌شده شبیه سنجاق یا U کشیده دیده می‌شود و دو انتهای آن برای مهار آرماتورهای طولی خم می‌شوند. در تصویر زیر نمونه‌ای از میلگرد سنجاقی یا میلگرد دوخت را مشاهده می‌کنید. شکل دقیق قطعه ممکن است با توجه به جزئیات آرماتوربندی و زاویه خم تعیین‌شده در نقشه متفاوت باشد.

میلگرد سنجاقی در مبحث ۹ چه ضوابطی دارد؟

ضوابط مربوط به میلگردهای عرضی، خاموت‌ها، تنگ‌ها و اجزای مهارکننده آرماتورهای طولی در مبحث نهم مقررات ملی ساختمان مطرح شده است. بنابراین اجرای میلگرد سنجاقی یا دوخت در ستون‌ها نباید صرفاً بر اساس شکل ظاهری قطعه یا عرف کارگاهی انجام شود.

در طراحی و اجرای این آرماتورها باید مواردی مانند تعداد و آرایش میلگردهای طولی، ابعاد مقطع، فاصله آرماتورها، نحوه مهار، جزئیات خاموت‌گذاری و شرایط عضو سازه‌ای در نظر گرفته شود.

به همین دلیل، برای تعیین دقیق محل استفاده و جزئیات اجرای میلگرد سنجاقی، باید نقشه سازه و ویرایش مورد استناد مبحث نهم بررسی شود. نمی‌توان یک عدد ثابت برای فاصله یا تعداد میلگردهای سنجاقی را بدون توجه به شرایط عضو به تمام ستون‌ها تعمیم داد.

چرا رعایت ضوابط مبحث ۹ برای میلگرد سنجاقی مهم است؟

میلگرد سنجاقی بخشی از سیستم آرماتورگذاری عضو است و اجرای نادرست آن می‌تواند باعث شود میلگردهای طولی در موقعیت طراحی‌شده قرار نگیرند یا مهار و محصورشدگی مورد انتظار در عضو ایجاد نشود.

به همین دلیل، موارد زیر باید هنگام اجرا کنترل شوند:

• قطر و نوع میلگرد مطابق نقشه باشد.
• شکل و زاویه خم مطابق جزئیات اجرایی باشد.
• محل قرارگیری میلگرد دوخت یا سنجاقی مطابق نقشه باشد.
• اتصال آن به آرماتورهای مربوط به‌درستی انجام شود.
• فاصله آرماتورها و پوشش بتن مطابق نقشه و ضوابط کنترل شود.
• قبل از بتن‌ریزی، موقعیت تمام آرماتورهای عرضی و طولی کنترل شود.

تفاوت میلگرد سنجاقی با خاموت

بسیاری از مهندسان این دو نوع آرماتور را با هم اشتباه می‌گیرند. در جدول زیر مهم‌ترین تفاوت‌ها آورده شده است:

مزایای استفاده از میلگرد سنجاقی

• شکل خاص (دو قلاب): میلگردهای طولی را محکم نگه می‌دارد و از لغزش آن‌ها جلوگیری می‌کند.
• وزن و حجم کم: حمل‌ونقل، نگهداری و استفاده را بسیار آسان می‌کند.
• آسان بودن بتن‌ریزی: نسبت به حالتی که فقط از خاموت استفاده می‌شود، کار ساده‌تری دارد و تداخل کمتری ایجاد می‌کند.

معایب و محدودیت‌های میلگرد دوخت

• پیش‌ساخته بودن: اندازه‌ها از پیش تعیین شده و قابل تغییر در محل اجرا نیستند؛ باید دقیقاً متناسب با ستون انتخاب شوند.
• محدودیت استفاده: فقط در مقاطعی با کمتر از ۱۲ آرماتور طولی قابل استفاده است.
• نیاز به متخصص: نصب حتماً باید زیر نظر افراد خبره انجام شود.
• نیاز به دقت بالا: محاسبات مربوط به خم و زاویه باید دقیق باشد؛ هرگونه خطا می‌تواند مشکلات جدی ایجاد کند.

نکات مهم هنگام انتخاب و اجرای میلگرد سنجاقی

برای اجرای صحیح میلگرد سنجاقی، تنها توجه به قطر میلگرد کافی نیست. موارد زیر نیز اهمیت دارند:

• نوع و قطر میلگرد مطابق نقشه سازه باشد.
• شکل و زاویه خم مطابق جزئیات اجرایی باشد.
• قطر داخلی خم با الزامات فنی مطابقت داشته باشد.
• طول قسمت‌های مستقیم و قلاب‌ها مطابق ضوابط باشد.
• محل قرارگیری میلگرد سنجاقی دقیقاً مطابق نقشه باشد.
• میلگردهای طولی در موقعیت صحیح مهار شوند.
• اتصال میلگرد سنجاقی به آرماتورها قبل از بتن‌ریزی کنترل شود.
• پوشش بتن و فاصله آرماتورها کنترل شود.
• میلگرد دوخت به‌عنوان جایگزین عمومی خاموت استفاده نشود.
• در صورت مغایرت نقشه با شرایط اجرایی، موضوع توسط مهندس سازه بررسی شود.

اهمیت رعایت استانداردها در آرماتوربندی با میلگرد سنجاقی

عدم رعایت مقررات ملی ساختمان (به ویژه مبحث نهم) و استانداردهای بین‌المللی (ACI) در استفاده از میلگرد سنجاقی می‌تواند خسارات جبران‌ناپذیری به سازه وارد کند. از جمله این خسارات می‌توان به کاهش مقاومت برشی، گسیختگی ناگهانی ستون‌ها و کاهش عمر مفید ساختمان اشاره کرد.
