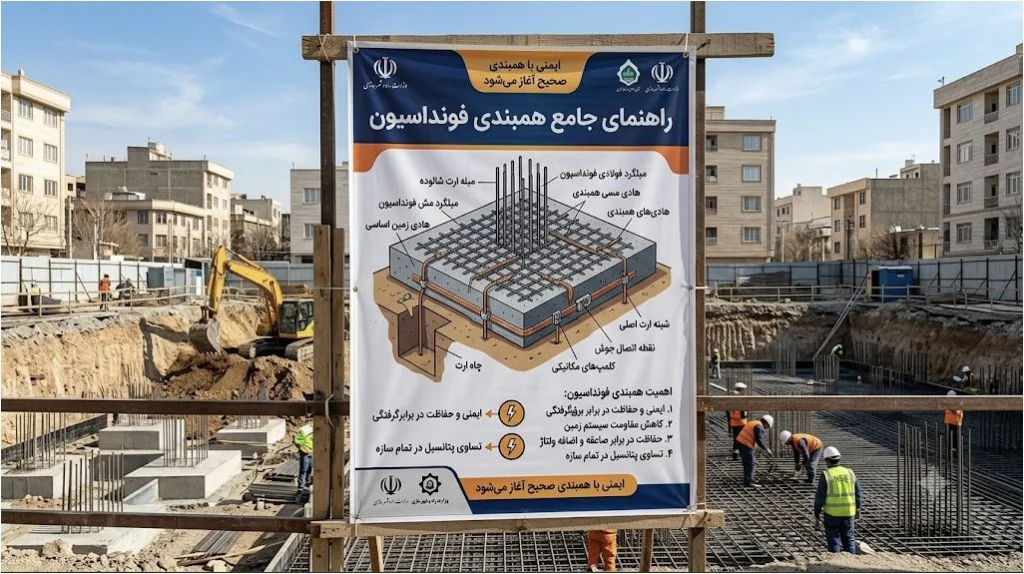

همبندی فونداسیون چیست؟ | آموزش کامل اجرای همبندی ساختمان + ضوابط مبحث ۱۳ و نکات اجرایی

اگر بخواهیم همبندی فونداسیون را در یک جمله تعریف کنیم، همبندی فونداسیون فرآیندی است که در آن بخش‌های فلزی و هادی ساختمان به یکدیگر متصل می‌شوند تا اختلاف پتانسیل خطرناک بین آن‌ها کاهش پیدا کند.

در اجرای همبندی فونداسیون، معمولاً شبکه‌ای از میلگردها، هادی‌های مسی یا سایر اجزای رسانا به یکدیگر متصل شده و در نهایت به سیستم اتصال زمین ساختمان ارتباط پیدا می‌کنند. هدف اصلی این کار، کاهش ولتاژ تماس و ایجاد یک مسیر مطمئن برای جریان‌های خطا است.

به همین دلیل، همبندی فونداسیون یکی از بخش‌های مهم سیستم حفاظت الکتریکی ساختمان محسوب می‌شود و اجرای صحیح آن باید مطابق نقشه‌های تأسیسات برقی و الزامات مقررات مربوط انجام شود و احتمال برق گرفتگی و یا آسیب تجهیزات از بین می رود.

همبندی فونداسیون چیست؟

همبندی (Equipotential Bonding) فرآیندی است که طی آن تمامی اجزای رسانای ساختمان شامل:

• میلگردهای فونداسیون (بهترین میلگرد برای فونداسیون، میلگرد آجدار A3 نیشابور است که می توانید از صفحه قیمت میلگرد نیشابور، قیمت روز این میلگرد ها رو ملاحظه کنید)
• اسکلت فلزی
• لوله آب
• لوله گاز
• رایزرها
• شاسی آسانسور
• تجهیزات مکانیکی
• تابلو برق
• سینی کابل

به یکدیگر متصل می‌شوند تا همگی در یک پتانسیل الکتریکی قرار بگیرند.

سپس این شبکه به سیستم ارت ساختمان متصل می‌شود.

چرا همبندی فونداسیون اهمیت دارد؟

اگر دو قطعه فلزی اختلاف ولتاژ داشته باشند، هنگام لمس همزمان آن‌ها، بدن انسان تبدیل به مسیر عبور جریان می‌شود.

نتیجه:

• برق گرفتگی
• سوختن تجهیزات
• اختلال عملکرد سیستم برق
• آسیب ناشی از صاعقه

همبندی این اختلاف ولتاژ را حذف می‌کند.

هدف اصلی همبندی چیست؟

همبندی چهار هدف اصلی دارد:

✅ حذف اختلاف پتانسیل

✅ کاهش ولتاژ تماس

✅ کمک به عملکرد صحیح سیستم ارت

✅ افزایش ایمنی افراد و تجهیزات

تفاوت همبندی و ارتینگ

بسیاری این دو را اشتباه می‌گیرند.

نکته مهم

ارت و همبندی جایگزین هم نیستند؛ هر دو باید همزمان اجرا شوند.

همبندی اصلی و همبندی اضافی چیست؟

همبندی اصلی

در این روش تمام اجزای اصلی ساختمان به هم متصل می‌شوند.

مانند:

• اسکلت
• میلگردها
• لوله‌های فلزی
• تابلو برق
• شینه PE

اجرای آن در تمام ساختمان‌ها الزامی است.

همبندی اضافی چیست؟

همبندی اضافی به اتصال تکمیلی اجزای رسانا در قسمت‌هایی از ساختمان گفته می‌شود که به دلیل شرایط محیطی یا نوع کاربری، احتمال بروز ولتاژ تماس و خطر برق‌گرفتگی بیشتر است. هدف این اتصال، کاهش اختلاف پتانسیل بین قسمت‌های رسانای قابل لمس و افزایش ایمنی افراد است.

بسته به نوع ساختمان و کاربری فضا، ممکن است اجرای همبندی اضافی در مکان‌هایی مانند فضاهای مرطوب، حمام، استخر، موتورخانه و برخی محیط‌های خاص مورد نیاز باشد. نحوه و محدوده اجرای آن باید بر اساس الزامات طراحی برق ساختمان و مقررات مربوط تعیین شود.

بنابراین، همبندی اضافی چیست؟ به زبان ساده، همبندی اضافی یک اتصال تکمیلی برای هم‌پتانسیل کردن اجزای رسانای یک محدوده خاص و کاهش خطر برق‌گرفتگی است.

مثل:

• حمام
• سرویس بهداشتی
• آشپزخانه
• موتورخانه
• استخر
• سونا
• اتاق عمل
• ICU

اجزای سیستم همبندی فونداسیون

یک سیستم استاندارد معمولاً شامل موارد زیر است:

• شبکه میلگرد
• سیم یا تسمه مسی
• بست همبندی
• کلمپ اتصال
• پلیت همبندی
• شینه ارت
• هادی اتصال به چاه ارت یا الکترود زمین

همبندی فونداسیون با میلگرد

یکی از روش‌های اجرای همبندی فونداسیون، استفاده از شبکه میلگردهای موجود در فونداسیون است. در این روش، در صورت تأیید طراحی و رعایت الزامات اجرایی، میلگردها به‌گونه‌ای به یکدیگر متصل می‌شوند که پیوستگی الکتریکی شبکه حفظ شود.

مهم‌ترین مزایای این روش عبارت‌اند از:

• استفاده از اجزای موجود در فونداسیون
• استحکام مکانیکی مناسب
• امکان اجرای همزمان با آرماتوربندی
• قرارگیری شبکه در داخل بتن

با این حال، صرف اتصال مکانیکی میلگردها به یکدیگر به معنی ایجاد یک شبکه همبندی استاندارد نیست و نحوه اتصال، پیوستگی الکتریکی و اتصال شبکه به سیستم زمین باید مطابق طراحی و الزامات پروژه کنترل شود.

همبندی با سیم مسی

در برخی پروژه‌ها از سیم یا تسمه مسی بدون روکش استفاده می‌شود.

مزایا

• هدایت الکتریکی بسیار بالا
• مقاومت زیاد در برابر خوردگی
• عملکرد بهتر در صاعقه

معایب

• قیمت بالا
• احتمال سرقت
• نیاز به حفاظت مکانیکی

میلگرد بهتر است یا سیم مسی؟

در اغلب ساختمان‌های مسکونی استفاده از شبکه میلگرد کاملاً کافی است.

حداقل قطر میلگرد همبندی

قطر و مشخصات هادی مورد استفاده در همبندی باید بر اساس نوع سیستم، طراحی تأسیسات الکتریکی و الزامات مقررات و استانداردهای مربوط تعیین شود. در پروژه‌هایی که از میلگرد به‌عنوان بخشی از مسیر همبندی استفاده می‌شود، مشخصات میلگرد و نحوه اتصال آن باید در نقشه‌های اجرایی مشخص و توسط عوامل فنی پروژه کنترل شود.

حداقل سطح مقطع سیم مسی

بسته به نوع حفاظت:

• بدون حفاظت مکانیکی: ۱۶ میلی‌متر مربع
• با حفاظت مکانیکی: ۶ میلی‌متر مربع

پلیت همبندی چیست؟

پلیت همبندی یک صفحه فلزی رسانا است که به‌عنوان یکی از نقاط اتصال سیستم همبندی ساختمان مورد استفاده قرار می‌گیرد. این پلیت می‌تواند برای ایجاد اتصال مطمئن بین شبکه همبندی فونداسیون و هادی اتصال زمین یا سایر بخش‌های سیستم حفاظت الکتریکی ساختمان به کار رود.

محل نصب پلیت همبندی باید بر اساس نقشه اجرایی مشخص شود و اتصال آن به شبکه همبندی باید به‌گونه‌ای انجام شود که پیوستگی الکتریکی سیستم حفظ شود. همچنین قبل از بتن‌ریزی باید وضعیت اتصال، استحکام مکانیکی و دسترسی مناسب به نقطه اتصال کنترل شود.

استفاده از پلیت به‌تنهایی به معنی اجرای کامل سیستم ارت یا همبندی نیست؛ بلکه پلیت بخشی از سیستم اتصال است و باید به شبکه همبندی و سیستم اتصال زمین ساختمان متصل شود.

بنابراین، در زمان اجرای همبندی فونداسیون، محل پلیت، نحوه اتصال آن و مسیر هادی خروجی باید از قبل در نقشه‌های اجرایی مشخص شده باشد.

مراحل اجرای همبندی فونداسیون

مرحله اول: طراحی

• بررسی نقشه برق
• تعیین مسیر شبکه
• تعیین محل پلیت
• تعیین اتصال به ارت

مرحله دوم: اجرای شبکه

شبکه روی آرماتورها اجرا می‌شود.

تمام نقاط باید پیوستگی الکتریکی داشته باشند.

اجرای همبندی بعد از بتن ریزی؛ آیا امکان‌پذیر است؟

اجرای همبندی بعد از بتن ریزی امکان‌پذیر است، اما معمولاً روش اصلی و ایده‌آل اجرای همبندی فونداسیون محسوب نمی‌شود. بهترین زمان اجرای همبندی، پیش از بتن‌ریزی و همزمان با آماده‌سازی آرماتورها و سایر اجزای فونداسیون است؛ زیرا در این مرحله امکان ایجاد اتصالات مناسب، کنترل پیوستگی شبکه و پیش‌بینی مسیر اتصال به سیستم زمین وجود دارد.

اگر همبندی فونداسیون پیش از بتن‌ریزی اجرا نشده باشد، می‌توان با توجه به شرایط پروژه و نظر طراح یا مهندس ناظر، از روش‌های اصلاحی برای ایجاد یا تکمیل سیستم همبندی استفاده کرد. روش مورد استفاده به ساختار ساختمان، محل دسترسی، نوع سیستم زمین و الزامات اجرایی پروژه بستگی دارد.

برخی روش‌های اصلاحی می‌توانند شامل استفاده از هادی‌های مسی مناسب، اتصالات و بست‌های استاندارد، ایجاد اتصال به اجزای فلزی قابل دسترس یا اصلاح سیستم اتصال زمین باشند. انتخاب روش مناسب باید توسط فرد متخصص انجام شود و نباید صرفاً بر اساس امکان ایجاد یک اتصال فلزی انجام گیرد.

پس از اجرای اصلاحات، پیوستگی الکتریکی اتصالات و عملکرد سیستم باید کنترل و آزمایش شود. همچنین در پروژه‌هایی که اجرای همبندی بعد از بتن ریزی ضرورت پیدا کرده است، رعایت الزامات نقشه‌های تأسیسات برقی و مقررات ملی ساختمان اهمیت ویژه‌ای دارد.

نتیجه: اجرای همبندی قبل از بتن‌ریزی، روش مناسب‌تر و قابل‌کنترل‌تری است؛ اجرای بعد از بتن‌ریزی بیشتر به‌عنوان راهکار اصلاحی و متناسب با شرایط پروژه مطرح می‌شود.

مرحله چهارم: اتصال به سیستم ارت

شبکه همبندی از طریق کابل مسی به:

• چاه ارت
• یا الکترود فونداسیون

متصل می‌شود.

مرحله پنجم: تست

قبل از بتن‌ریزی باید موارد زیر کنترل شوند:

• پیوستگی
• مقاومت اتصال
• سلامت بست‌ها
• کیفیت جوش‌ها

بهترین زمان اجرای همبندی

بهترین زمان:

قبل از بتن‌ریزی

زیرا بعد از بتن‌ریزی دسترسی تقریباً غیرممکن می‌شود.

آیا بعد از بتن‌ریزی هم می‌توان همبندی اجرا کرد؟

بله.

اما فقط به‌عنوان راهکار اصلاحی.

در این حالت معمولاً از سیم مسی بدون روکش استفاده می‌شود و باید نزدیک‌ترین مسیر به شبکه ارت انتخاب شود.

کارایی آن نسبت به اجرای قبل از بتن کمتر است.

همبندی در اسکلت فلزی

در ساختمان فلزی معمولاً:

• اجرای همبندی در فونداسیون کافی است.
• اسکلت فلزی خود نقش هادی را ایفا می‌کند.
• تنها نقاط اصلی به شبکه ارت متصل می‌شوند.

همبندی در اسکلت بتنی

در ساختمان بتنی:

• پیوستگی میلگرد ستون‌ها اهمیت زیادی دارد.
• در ساختمان‌های مرتفع و دارای صاعقه‌گیر، همبندی در طبقات نیز اجرا می‌شود.

تفاوت همبندی با روش یوفر (Ufer Ground)

این دو مفهوم متفاوت‌اند.

یوفر جایگزین همبندی نیست.

مهم‌ترین الزامات مبحث ۱۳

در اجرای همبندی باید موارد زیر رعایت شود:

• طراحی همزمان با نقشه برق
• اتصال تمام اجزای فلزی اصلی
• اجرای همبندی اصلی
• اجرای همبندی اضافی در فضاهای مرطوب
• استفاده از بست استاندارد
• پیوستگی کامل شبکه
• نصب پلیت همبندی
• اتصال به سیستم ارت
• کنترل توسط مهندس ناظر

اشتباهات رایج در اجرای همبندی

❌ اتصال ناقص میلگردها

❌ استفاده از سیم روکش‌دار داخل بتن

❌ حذف پلیت همبندی

❌ قطع شدن مسیر شبکه در ستون‌ها

❌ عدم اتصال لوله‌های فلزی

❌ اجرای همبندی بعد از بتن‌ریزی بدون طراحی

❌ استفاده از بست‌های غیراستاندارد

❌ تصور اینکه چاه ارت به‌تنهایی کافی است

چک‌لیست اجرای همبندی فونداسیون

قبل از بتن‌ریزی این موارد را کنترل کنید:

• نقشه همبندی تأیید شده است.
• شبکه میلگرد پیوسته است.
• تمام اتصالات محکم هستند.
• پلیت همبندی نصب شده است.
• مسیر اتصال به ارت مشخص است.
• لوله‌های فلزی پیش‌بینی شده‌اند.
• مقاومت الکتریکی کنترل شده است.
• محل خروج کابل ارت مشخص است.
• شبکه توسط ناظر تأیید شده است.

سوالات متداول

آیا اجرای همبندی الزامی است؟

بله. طبق مبحث ۱۳ مقررات ملی ساختمان، اجرای همبندی در ساختمان‌های جدید الزامی است.

آیا همبندی همان ارت است؟

خیر. همبندی و ارت دو سیستم مکمل هستند و هر دو باید اجرا شوند.

آیا می‌توان فقط از میلگرد استفاده کرد؟

بله، اگر شبکه میلگرد پیوستگی کامل داشته باشد و مطابق ضوابط اجرا شود.

آیا اجرای همبندی بعد از بتن‌ریزی امکان‌پذیر است؟

بله، اما به‌عنوان روش اصلاحی و با محدودیت‌های اجرایی.

همبندی در ساختمان فلزی چگونه است؟

معمولاً اجرای شبکه در فونداسیون و اتصال اسکلت فلزی به سیستم ارت کافی است.

آیا وجود چاه ارت، همبندی را بی‌نیاز می‌کند؟

خیر. چاه ارت بدون همبندی نمی‌تواند اختلاف پتانسیل بین اجزای فلزی ساختمان را از بین ببرد.
